 Post subject: Re: Stereo planar speakers
PostPosted: Thu Oct 30, 2008 12:54 pm
Offline
Ымотсиональный отчинь!!!

Joined: Sat Oct 30, 2004 11:28 am
Posts: 918
ну дык а эффект-то какой??? Rolling Eyes ты пишешь что интересный - какой??? Confused

_________________
Забанен за скандальное поведение на 10 дней



 Profile

 Post subject: Re: Stereo planar speakers
PostPosted: Sat Nov 01, 2008 11:57 am
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7251
Location: Pleasant Hill, California
Особенности планарных спикеров такие, что они дают очень натуральный стерео звук. представьте себе пару высокиз узких поверхностей, чуть-чуть колеблющихся для создания цилиндрической волны. При этом амплитуда колебаний мембраны требуется гораздо меньше, чем у обычных конусов, из-за большей площади поверхности, а значит - искажения, создаваемые подвесом и самой мембраной, а так-же нелинейным сжатием - расширением воздуха, меньше. Плюс, сам характер цилиндрической волны создаёт стереопанораму практически по всей комнате, а не только в узком треугольнике, как в случае обычных конических динамиков.
Цилиндрическая волна расширяется в основном в стороны, и по мере удаления от динамиков звуковое давление не так резко падает, и не так резко меняется частотная характеристика. Ещё такая волна меньше отражается от пола и потолка, а значит - окраска звука реверберацией самого помещения меньше, и лучше передаётся акустика помещения, в котором записан звук.

Обычно планарные спикеры очень дорогие.

Вот один пример: http://www.soundstage.com/masz02.htm

Снимок с этого примера (с соответствующими вуферами):

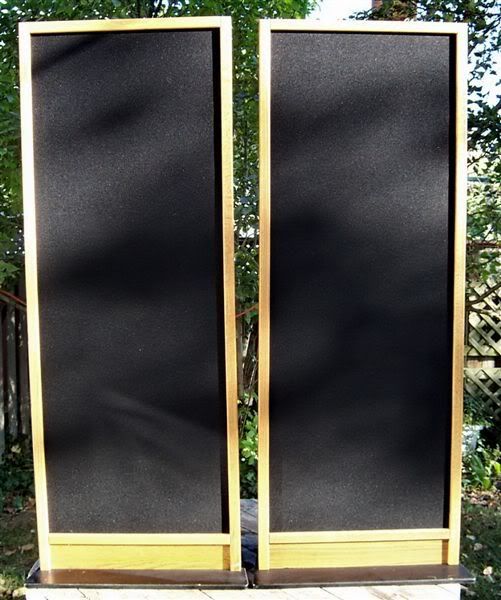

Вот так выглядят спикеры Magneplan:


Ещё вариант -- так называемые "риббоны", с аккуратно помятой фольгой между сильными магнитами:


Но у риббонов проблема с воспроизведением нижних частот, из0за чего на низах преимущества теряются, так как для низов применяются обычные конуса. Изопланарным тоже требуются вуферы, но частота раздела гораздо ниже.

Что я пытаюсь сделать - это разработать спикеры очень высокого качества, но за доступную цену.

_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!



 Profile

 Post subject: Re: Stereo planar speakers
PostPosted: Sat Nov 01, 2008 12:23 pm
Offline
Ымотсиональный отчинь!!!

Joined: Sat Oct 30, 2004 11:28 am
Posts: 918
вариант креативного решения Laughing

http://www.yaplakal.com/forum2/topic217366.html

_________________
Забанен за скандальное поведение на 10 дней



 Profile

 Post subject: Re: Stereo planar speakers
PostPosted: Sat Nov 01, 2008 12:31 pm
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7251
Location: Pleasant Hill, California
Д.С. wrote:
вариант креативного решения Laughing

http://www.yaplakal.com/forum2/topic217366.html


Весьма креативно, но я бы сдвинул спикеры вплотную друг к другу по вертикали, чтобы расстояния между пищалками были как можно меньше.


_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!



 Profile

 Post subject: Re: Stereo planar speakers
PostPosted: Sat Nov 01, 2008 12:38 pm
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7251
Location: Pleasant Hill, California

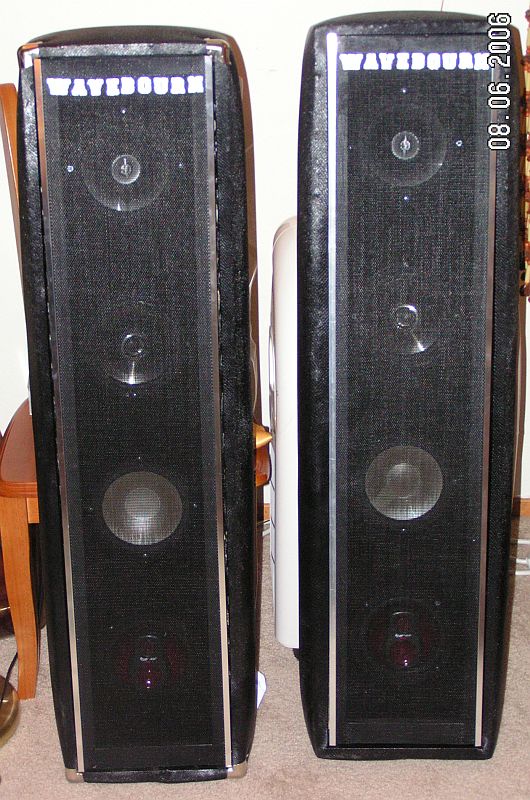

Подобную ошибку я совершил, когда разрабатывал вот эти спикеры:


Динамики на снимке -- что под руку попалось, но вообще - то рассчитано было на Infinity Reference, с твитерами в центре.
Идея -- компромисс межде планарными и конусными: набор конусных спикеров, работающих синфазно, способен создать почти циллиндрическую волну.
Так как динамики дорогостоящие, и мощность выдерживают приличную (по 50 ватт каждый номинал), я решил их "растянуть", чтобы циллиндрическая волна распространялась на более низкие частоты, но пролетел с верхами: если сидеть достаточно близко к ним, то волны, приходящие от центральных и крайних спикеров, проходят до уха разные расстояния, и начиная с частоты, на которой они свёрнуты на 180 градусов, начинается "гребёнка" -- провалы в частотной характеристике.

_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!



 Profile

 Post subject: Re: Stereo planar speakers
PostPosted: Sat Nov 01, 2008 12:48 pm
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7251
Location: Pleasant Hill, California
Вот эти уже разработаны с учётом более ближнего боя -- динамики расположены вплотную, как только можно. Конечно, стоимость только динамиков возросла вдвое, но появился ряд преимуществ: ровнее частотная характеристика, меньше искажений (диапазон колебаний диффузоров требуется гораздо меньший), меньше компрессия: когда разогревается катушка, сопротивление её растёт, мощность падает. Так как мощность подаётся на каждый динамик меньше, то и нагрев, соответственно, меньше:


_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!



 Profile

 Post subject: Re: Stereo planar speakers
PostPosted: Sat Nov 01, 2008 2:00 pm
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7251
Location: Pleasant Hill, California

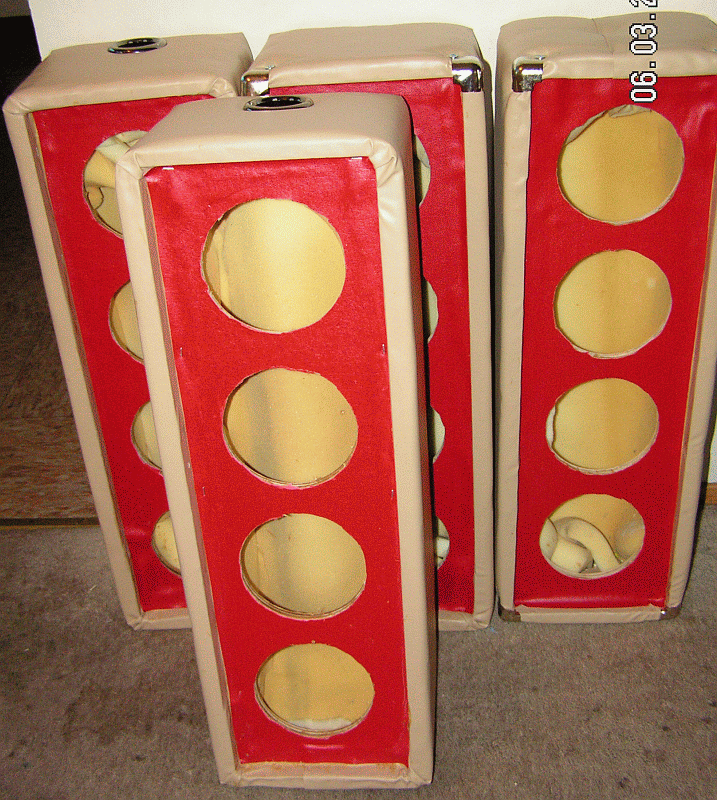

Вот так они смотрятся, когда разложены:


Динамики, правда, весьма дорогие. Поэтому я продолжал поиск более дешёвых решений...

_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!



 Profile

 Post subject: Re: Stereo planar speakers
PostPosted: Sat Nov 01, 2008 2:13 pm
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7251
Location: Pleasant Hill, California
Качество стерео звука было уже ближе к планарным, плюс нижняя граница была ниже, и для концертов с голосами и гитарами вуферы были не нужны. Но сами спикеры - дорогие, хоть и в массовом производстве, к тому же их требуется больше. Поэтому я стал искать спикеры подешевле, поменьше размерами.
Решил попробовать очень дешёвые, сделанные для полицейских радиостанций, и результат обнадёжил...

Мы даже решили поставить их в комнате -- звучат гораздо лучше встроенных в стенку, хотя и те звучат гораздо лучше среднего.


Attachments:
festival.jpg [ 101.28 KB | Viewed 3527 times ]

_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!

 Profile

 Post subject: Re: Stereo planar speakers
PostPosted: Sat Nov 01, 2008 3:38 pm
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7251
Location: Pleasant Hill, California
Жаль, что снимки не передают звук. Сейчас я топчу клавиши в кабинете, а спикеры в другой комнате тихонько играют Бетховена на фоне звуков природы. Можно подумать, что в комнате стоит концертный рояль, и птицы звучат так, что не скажешь, что на записи.

_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!



 Profile

 Post subject: Re: Stereo planar speakers
PostPosted: Sat Nov 01, 2008 8:19 pm
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7251
Location: Pleasant Hill, California

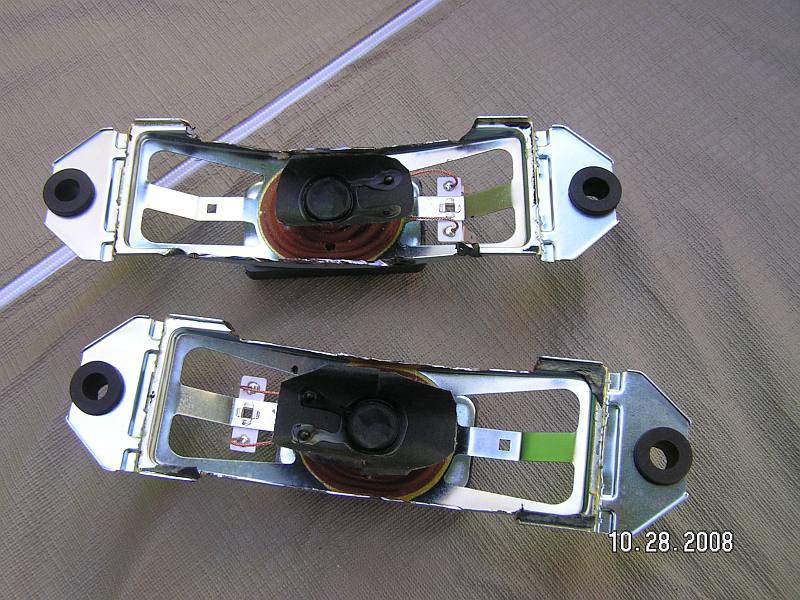

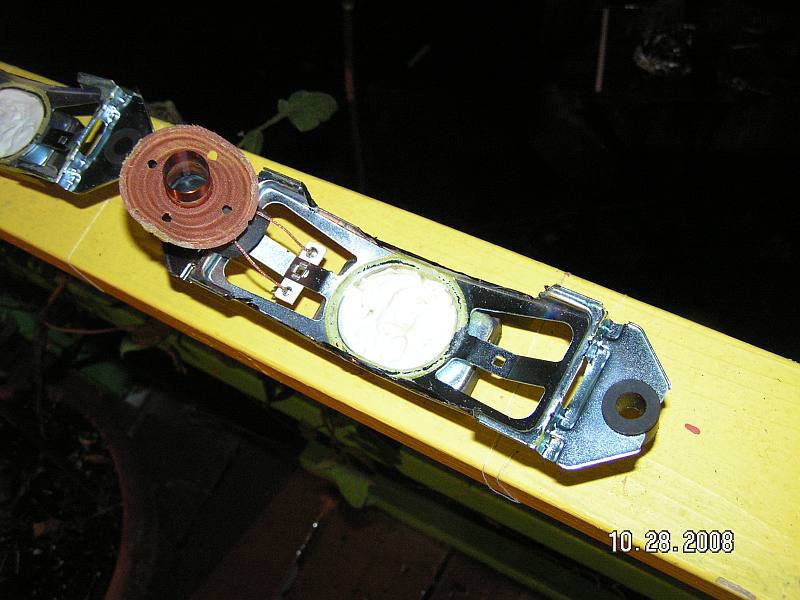

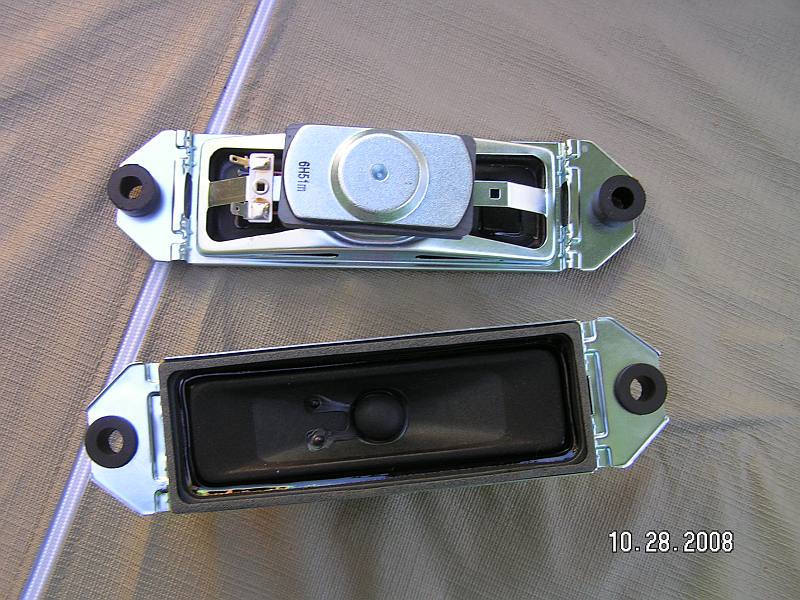

Вот, что получается. Не так впечатляюще, как огнетушители: пара алюминиевых уголков, два исковерканных мотора от обычных динамиков.


Attachments:
rama.jpg [ 121.39 KB | Viewed 3337 times ]

_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!

 Profile

 Post subject: Re: Stereo planar speakers
PostPosted: Sat Nov 01, 2008 8:54 pm
Offline
Бывший администратор

Joined: Sun Mar 28, 2004 12:19 pm
Posts: 4358
Location: оттуда
Вспомни уравнения Максвелла и пересчитай их для звуковых частот. Можно не вручную - компьютеры еще не отменяли. Ы? Чиста математически решить задачу, которую эмпирически решаешь..

_________________
Как - то так...



 Profile

 Post subject: Re: Stereo planar speakers
PostPosted: Sat Nov 01, 2008 11:03 pm
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7251
Location: Pleasant Hill, California
pomorin wrote:
Вспомни уравнения Максвелла и пересчитай их для звуковых частот. Можно не вручную - компьютеры еще не отменяли. Ы? Чиста математически решить задачу, которую эмпирически решаешь..


Ты пальцем покажи, причём здесь Максвелл?

Здесь уравнения гораздо посложнее будут.

_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!



 Profile

 Post subject: Re: Stereo planar speakers
PostPosted: Sun Nov 02, 2008 7:05 am
Offline
Бывший администратор

Joined: Sun Mar 28, 2004 12:19 pm
Posts: 4358
Location: оттуда
wavebourn wrote:
pomorin wrote:
Вспомни уравнения Максвелла и пересчитай их для звуковых частот. Можно не вручную - компьютеры еще не отменяли. Ы? Чиста математически решить задачу, которую эмпирически решаешь..


Ты пальцем покажи, причём здесь Максвелл?

Здесь уравнения гораздо посложнее будут.

Что электромагнитные, что звуковые, все одно - волны. Вообщем - то законы распространения одинаковые.

_________________
Как - то так...



 Profile

 Post subject: Re: Stereo planar speakers
PostPosted: Sun Nov 02, 2008 11:02 am
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7251
Location: Pleasant Hill, California
pomorin wrote:
Что электромагнитные, что звуковые, все одно - волны. Вообщем - то законы распространения одинаковые.


Тут с волнами всё ясно. Не ясно с конструкцией и технологией, чтобы максимум верности воспроизведения на минимум материальных затрат. Ну, и обычные критерии: эстетика, надёжность, и так далее...

Сейчас всё на компьютерах проектируется. Вчера вот купил электродрель. Явно авторы прототипа в руках не держали, на стол не ставили, а компьютер не знал, что надо проверить - перевесит ли патрон батарею питания.

Поэтому я предпочитаю экспериментировать. С теорией наигрался достаточно. "Пора собирать камни".

_________________
А женщина даже в мужской рубашке выглядит гораздо приличнее, чем мужчина в женских колготках! Be-be-be!



 Profile

 Post subject: Re: Stereo planar speakers
PostPosted: Sat Dec 20, 2008 1:47 pm
Offline
Шаман, типа...

Joined: Tue Feb 10, 2004 12:30 pm
Posts: 7251
Location: Pleasant Hill, California
Китайцы придумали новую плёнку для спикеров:
http://www.physorg.com/news146137953.html
Вкратце: угольные микроволокна нагреваются током, расширяя материал.
